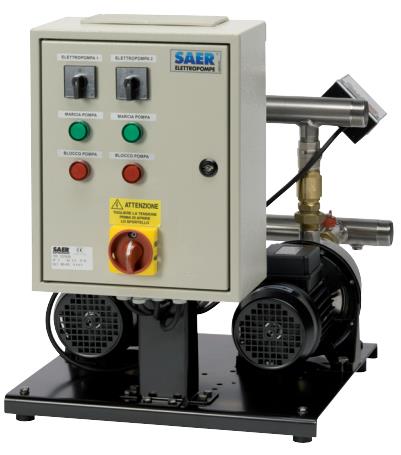

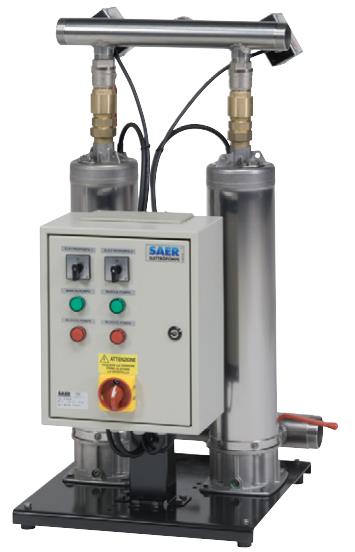

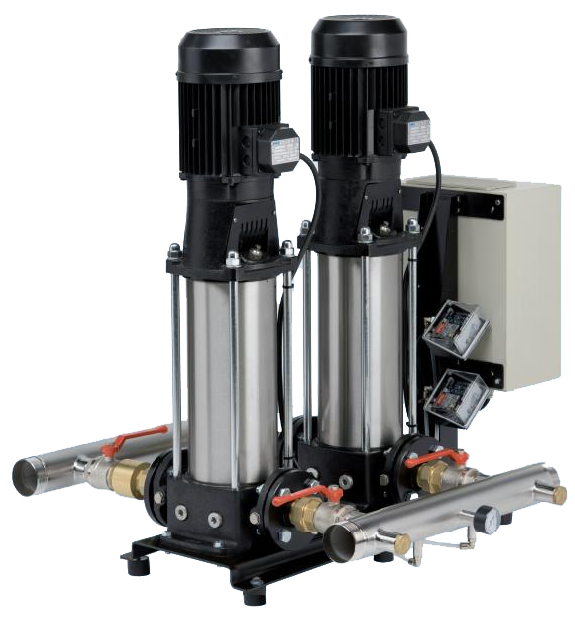

Automatické tlakové stanice vody SAER

Automatické tlakové stanice vody (ATS) SAER sa používajú na zvýšenie tlaku v rozvodoch vody v občianskych, poľnohospodárskych a priemyselných aplikáciách, v závodoch, teplárňach, chladiacich, klimatizačných a zavlažovacích systémoch. Prevádzkové zapojenie býva v sekvenčnom kaskádovitom usporiadaní čerpadiel. Po zvýšení dopytu po vode sa na každé počiatočné hlavné čerpadlo pripája automaticky jedno sekundárne čerpadlo, ktoré pracujú súbežne jedno po druhom. V prípade poruchy jedného čerpadla vyhodnotí riadiaci systém poruchu čerpadla a spustí druhé čerpadlo čo je záruka na fungovanie systému.

CHARAKTERISTICKÉ ÚDAJE - štandardné prevedenie

Médium: chemicky a mechanicky neagresívne
Teplota čerpanej kvapaliny: min - 15 °C max 50 °C
Maximálny prevádzkový tlak (max povolený tlak do úvahy súčte max. sací tlak a výtlačná výška s nulovým prietokom frekvencia 50 Hz: 8 bar
Max začína / h: 20
Musí byť inštalovaný vo vnútri budovy: Podmienky prostredia inštalácia
Okolitá teplota: min 0 °C max 40 °C - Vlhkosť vzduchu: max 50% - Max nadmorská výška: 1000 m výšky od hladiny mora
Hlučnosť: max 81 dB
Výkon pri 2900 otáčkach za minútu: Qmax = Qmax = 20 - Hmax = 92 m (Q = 0)

Čerpadlá: UNI EN ISO 9906 Dodatok A. Motor: štandard IEC 60034-1.

Zloženie skupiny

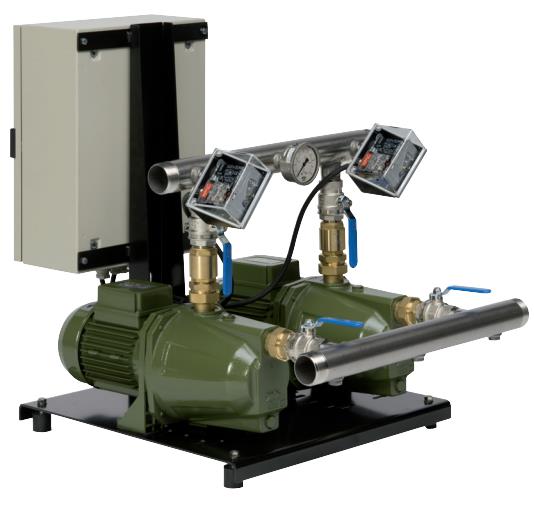

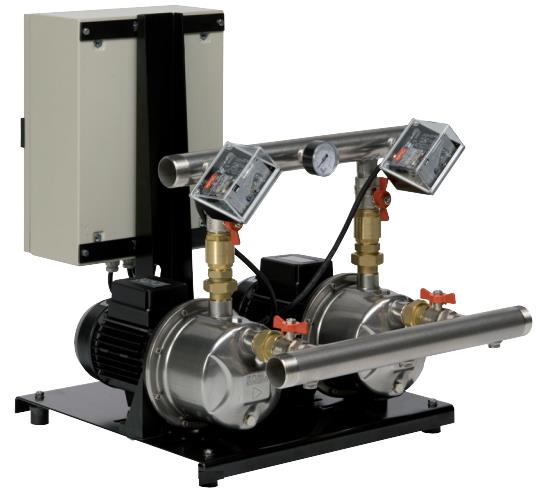

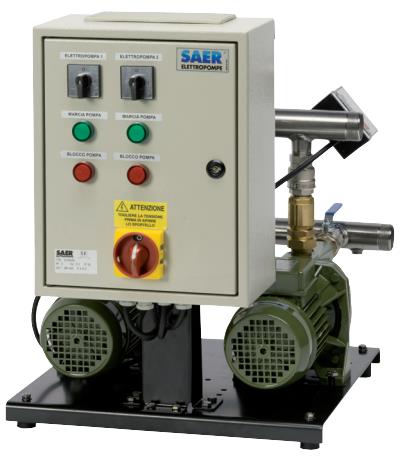

• 2 samonasávacie odstredivé čerpadlá elektrické rady M
• Základňa v ohýbaného pozinkovaného plechu dodávané s nastaviteľnými anti-vibračnými nohami (silentbloky)
• Ovládací panel
• Oceľový pozinkovaný rám a el. rozvádzač s ovládacím panel
• Sacie potrubie
• Výtlačné potrubie s pripojením membránovej tlakovej nádoby
• Manometer na výtlačnom potrubí
• tlakový spínač ovládania pre každé čerpadlo
• Guľový ventil na sanie a na výtlaku každého čerpadla
• Jeden spätný ventil pre každé čerpadlo (prípadne na sanie)
• 2 uzatváracie zátky

Prospekt: http://www.boyser.sk/cerpadla/Saer/SAER_Tlakove_stanice_TB2.pdf

Funkcie čerpadiel

Elektrické samonasávacie čerpadlá "jet" so spätnou klapkou.
Teleso čerpadla z liatiny, obežné koleso z mosadze alebo termoplastického plastu.
Tienidlo z termoplastickej živice, mechanické upchávky v uhlíka / keramiky, hriadeľa rotoraz SS antikorovej ocele s tesnením ložísk po dobu životnosti.
Úplne uzavretý chladený ventilátorom (TEFC)
Krytie: IP44 (IP55 k dispozícii na požiadanie).
Trieda izolácie: F
Trojfázové verzie: 400 V 50 Hz
Jednofázové verzie: 230 V 50 Hz
Rôzne napätia na vyžiadanie

Vlastnosti AT Elektromechanická ovládací panel

Elektromechanická ovládací panel pre tlakovanie skupiny s 2 čerpadlami

• Skupiny s trojfázový prúd: až 7,5 kW priamy rozbeh, cez: hviezda trojuholník začína pre každé čerpadlo.
• Skupiny s jednofázovým prúdom (až 2,2 kW): elektro-mechanické ovládanie panel
• Hermetické el. rozvádzače v IP54 plechu s odklápacími dvierkami a epoxidovým náterom alebo z plastu materiál IP 54 (jediná skupina fáza)
• n ° 1 odpínač
• n ° 2 magnetotermální prepínače pre ochranu čerpadla s meradlom, ktoré môže byť regulované (tepelná ochrana)
• Relé pre čerpadlá alternance a pomoc
• Transformátor pre napájanie nízkeho napätia pomocných obvodov (24 V)
• n ° 2 0-1 alebo (MAN - O - AUT) pre výber
• n ° 6 poistky pre každé čerpadlo
• n ° 2 príhodne veľkosti stýkača
• Poistky na ochranu pomocných obvodov
• Pripojenie svorkovnice zariadil pre pripojenie prepínača k snímaču prietoku, alebo minimálny tlakový spínač.
• n ° 2 Zelená kontrolka
• n ° 2 červená kontrolka (tepelné relé na lampu)
• Schéma zapojenia - Návod pre príslušenstvo na ochranu

Skupiny s jednofázovým prúdom (až 1,5 kW):

Príslušenstvo na vyžiadanie

• Podzemné nádrže na dodávky potrubia
• Plavákový spínač
• Min. tlakový spínač
• Úroveň relé s ochranou motora tepelného relé a sond vylúčené, so Signálom pre nedostatok vody
