Duplexné zapojenie
peristaltických čerpadiel
Novinky a akcie 2017
Charakteristiky peristaltických
čerpadiel a špeciálnych zdvojených Duplex inštalácií.
Čerpacia technika má veľmi dôležitú
funkciu v každom výrobnom procese. Výber správneho typu čerpadla je nevyhnutný
pre produktivitu, ziskovosť, bezpečnosť a spoľahlivosť každého procesu. Ak
chcete začať s výberom správneho čerpadla pre Vašu aplikáciu mali by ste si
položiť otázku, aké kvapaliny potrebujeme načerpať. Je médium citlivé na strih,
šmyk? Má abrazívne účinky? Aká je jeho viskozita? Je kvapalina kyslá, zásaditá
alebo výbušná? Keď hovoríme o priemyselných peristaltických čerpadlách Boyser,
nájdeme veľký rozsah možností pretože sa dajú použiť na rôzne účely. Často bude
výber vhodného typu závisieť od účelu na ktoré bude musieť byť čerpadlo použité.
Tento druh čerpadla sa môže použiť na čerpanie čistých, abrazívnych a zvyškových
kvapalín. V rámci rozmanitých alternatív inštalácií Boyser peristaltických
čerpadiel nájdeme aj Duplexné zapojenie.
Vlastnosti duplexných peristaltických
čerpadiel.
Duplexné čerpadlá pozostávajú z
dvoch hydraulických hláv, ktoré sú osadené na 1 prevodovke spojené s motorom. To
však nie je všetko, čo vieme o tomto produkte povedať, pretože okrem toho
duplexné peristaltické pumpy majú určité vlastnosti, ktoré ich odlišujú od
ostatných. Veľká robustnosť konštrukcie je daná inštaláciou rotora v ložiskovom
uložení u oboch čerpadiel. Duplex čerpadlo má schopnosť samostatne
pumpovať rovnaký produkt alebo rôzne médiá na dva rôzne výtlačné trasy. Zároveň
duplexy zvyšujú čerpací prietok dvakrát, bez toho, aby to znamenalo zvýšenie
rýchlosti otáčania rotora. Je to veľmi kompaktná verzia, ktorá má priamu spojku
a vertikálnu montáž.
Definícia peristaltického čerpadla a
výhody.
Peristaltické čerpadlo je typ
hydraulického čerpadla s kladným posunom, ktorého poslaním je presunúť kvapalinu
stlačením pružnej hadice. Ak si chcete lepšie predstaviť ako to funguje
predstavte si náš tráviaci systém. Cieľom čerpadla je pumpovať určitú škálu
kvapalín. Pri chode hadicového čerpadla dochádza k stlačeniu
peristaltickej hadice valčekom alebo vačkou, po uvoľnení stlačenia sa odsaje
kvapalina do priestoru hadice. Následne je táto tekutina premiestnená priechodom
ďalšieho valčeka alebo vačky. Rozdiel v klasifikácii peristaltických čerpadiel
je v tom či sú určené na prevádzku nízkeho alebo vysokého tlaku. Pretože to, že
kvapalina je vytlačená priechodom valca alebo vačky nie je jedno, ale je
navrhnuté podľa konfigurácie upínacieho systému a kompresie vnútornej hadice.
Peristaltické čerpadlá nízkeho a
vysokého tlaku.
Keď hovoríme o nízkotlakových
čerpadlách, hovoríme o peristaltických čerpadlách s kompresiou hadice
valčekovým rotorom. Tento typ čerpadla má suché kryty a používa valčeky mazané
mazivom, rovnako ako Nylonom vystužené hadice do tlaku max. 8 bar. Ak namiesto
nízkotlakových čerpadiel, hovoríme o vysokom tlaku, odkazujeme na
peristaltické vačkové čerpadlá. Element na stlačenie hadice je vačka a
zvyčajne sú použité zosilnené hadice pre tlaky do 15 bar (niektorí výrobcovia
pri použití rovnakej hadice uvádzajú 16 bar). V tejto rade čerpadiel nájdeme
čerpadlá ktoré majú svoje teleso plné tekutých mazív (lubrikantu), čo umožňuje
zabrániť oderu vonkajšej strany hadice čerpadla a pomáha pri odvode tepla. Ako
sme si povedali základný rozdiel je že valčekové čerpadlá môžu pracovať
až s hodnotou tlakov do 8 barov, zatiaľ čo čerpadlá s vačkou až do 15 barov.

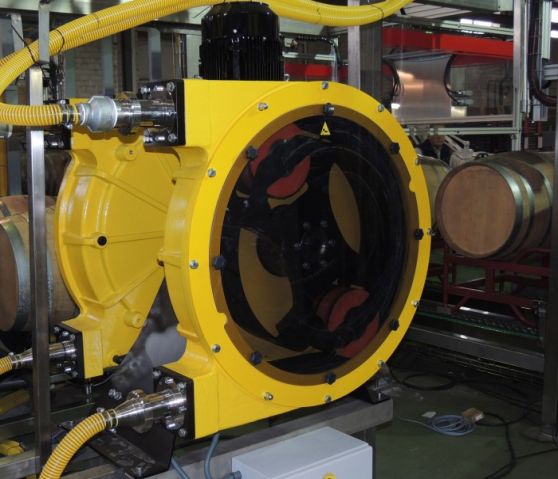

Príklad inštalácie čerpadiel Boyser
rady FMP60 Duplex na plnenie sudov vo vinárskej prevádzke.
Na čo môžu byť použité hadicové
čerpadlá?
Už sme povedali, že peristaltické
čerpadlá sa môžu použiť na čerpanie čistých, abrazívnych a reziduálnych
kvapalín. Ale pokiaľ ide o bežné aplikácie, ktoré zvyčajne majú prítomnosť tohto
druhu čerpadiel, môžeme spomenúť: čerpanie agresívnych médií, potraviny,
chemikálie, tekutiny zmesi s vysokým podielom pevných látok alebo iných
materiálov, kde presne izolácia podielu jednotlivých produktov v médiu je
problematická.
Výhody peristaltických čerpadiel.
Tento typ čerpadla bol vyvinutý tak, aby
odolal abrázii, preto môže pracovať s chemickými kvapalinami, korozívnymi
látkami, tuhými látkami alebo výrobkami s plynom. Pripúšťa tiež spracovanie a
prepravu viskóznych kvapalín. Nahradenie hadice sa môže vykonať rýchlo bez
potreby vybratia čerpadla z jeho polohy, ani nevyžaduje špeciálny personál
údržby na vykonanie tejto činnosti. Je vhodné brať do úvahy, že hadica je len
jediná opotrebovaná časť hadicového čerpadla a o dlhej životnosti čerpadla tiež
svedčí fakt, že môže bežať na sucho bez obmedzenia. Ponúka vynikajúcu presnosť
dávkovania vďaka tomu, že nie je žiadny spätný tok média, pretože tok kvapaliny
je 100% hermetický. Týmto spôsobom čerpadlo nikdy nezmení veľkosť dávky a ponúka
veľmi vysoký tlak. Je to niečo elementárne, berúc do úvahy typ médií s ktorými
zvyčajne peristaltické čerpadlá pracujú. Sú reverzibilné, samonasávacie a nemajú
žiadne ventily alebo mechanické tesnenia, ktoré im dávajú väčšiu flexibilitu a
variabilitu pri aplikáciách. Pokiaľ ide o jeho dizajn, môžeme hovoriť o
robustnosti, hladkej prevádzke a zároveň konštantných prietokoch a tlakoch až do
15 barov. Skutočnosť, že peristaltické pumpy nemajú ventily, tesnenia
alebo upchávky pri výmene hadice je jediná úloha údržby vymeniť samotnú hadicu
čo umožňuje hovoriť o relatívne nízkych nákladoch v tomto ohľade a to najmä v
porovnaní s inými typmi čerpadiel. Aj keď nemožno hovoriť o jedinom riešení pre
všetky úlohy, je pravda, že peristaltické pumpy sú od roku získavajú
väčší podiel na trhu rok čo rok a to je vzhľadom k rastu v prevádzke a tiež
rastú vo výsledkoch, alebo ponúkajú riešenia a zlepšovanie čerpania v
aplikáciách, ktoré tradične boli významné technické obmedzenia buď kvôli
existencii nejakého typu ventilu alebo uzáveru, nedostatočná odolnosť proti
oderu, obmedzené sacie schopnosti atď.
Výber správneho druhu čerpadla pre
prácu ktorú treba vykonať je veľmi dôležitý a preto je potrebné mať včasné
informácie pre správne rozhodnutie.
Verím že sme vám pomohli. Riešenie je
Boyser!
