PRINCÍP FUNKCIE HADICOVÉHO ČERPADLA

Úvod predstavenie:

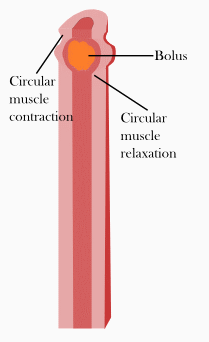

Peristaltické čerpadlo patrí do rodiny samonasávacích objemových čerpadiel. Jeho pracovný princíp je jednoduchý a známy už dlhý čas. V posledných rokoch vývoj nových výtlačných hadíc spolu s vysokou mechanickou pevnosťou, odolnosťou, dlhou životnosťou a s pracovným výkonom pri vysokých tlakoch (do 16 bar), predurčilo toto čerpadlo ako výnimočné.

Pracovný princíp:

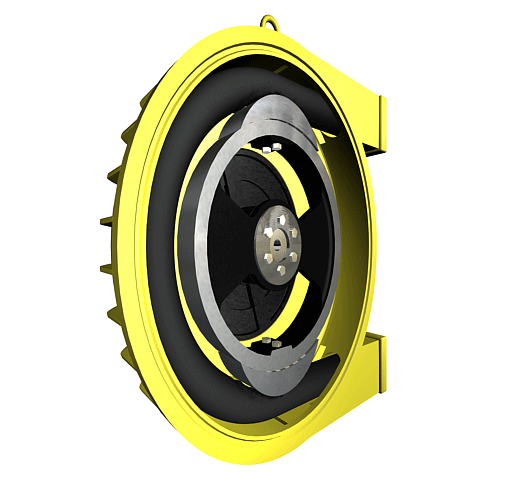

Hadicový element môže byť stláčaný valčekovým systémom (BOYSER Série AMP, FMP), alebo vačkovým systémom (BOYSER Série RBT). Keď valček alebo vačka stláča hadicu vzniknú dva efekty. V sacom priestore uvoľnením stlačenej hadice vzniká podtlak do 9,5 m v.s. (vodný stĺpec) ktorý predurčuje toto čerpadlo na samonasávací typ. Vo výtlačnom priestore stlačením hadice vzniká zmena objemu, ktorá spôsobuje že tekutina je vytláčaná dopredu, prietok je proporcionálne závislý od rýchlosti otáčok.

Stláčanie hadice:

Počas čerpania musí byť stlačenie hadice úplné. Toto zabraňuje objaveniu chyby (únik a spätný tok kvapaliny) a strate samonasávacej schopnosti. Toto je veľmi dôležité pri čerpaní kvapaliny s pevnými časticami v suspenzii, pretože percento čerpanej kvapaliny, v porovnaní s percentom pevných častí môže byť znížené, kým nedôjde k zablokovaniu hadice, alebo výtlačného potrubia. Okrem toho objavenie tohto fenoménu môže spôsobiť tiež predčasné opotrebovanie hadice. V opačnom prípade, nadmerné stláčanie hadice môže tiež viesť k nadmernému opotrebovaniu a k nárastu absorbovanej sily a teploty. Keď si okrem toho myslíme, že rýchlosť otáčok a pracovný tlak zmení parametre tlaku v hadici, pochopíme dôležitosť nastavenia pracovnej vzdialenosti medzi valčekom alebo vačkou a podľa údajov uvedených v manuáli na použitie čerpadiel Boyser.

Čerpanie viskóznych kvapalín:

Podľa základného pravidla je možné čerpať viskózne kvapaliny s peristaltickým čerpadlom. Avšak keď dosah určitej viskozity (v závislosti od uloženia strany čerpadla, rýchlosti otáčok atď.) môže sa stať že táto hadica po stlačení nemusí úplne nadobudnúť pôvodný tvar.

V tomto prípade čerpadlá série RBT sú predvídavo vybavené aj zariadením na vytvorenie malého vákua v telese v čerpadla, ktoré vytvorí podtlak v telese čerpadla čím zabezpečí lepšiu obnovu kruhového tvaru hadice čím zvýši čerpaciu účinnosť.

Pevné častice v suspenzii:

Maximálna veľkosť pevných častíc v suspenzii ktoré môžu čerpať peristaltické čerpadlá závisí od rozmeru obežného kolesa a hadice a percenta pevných častí a ako sú roztrhnuteľné alebo pevné neroztrhnuteľné častice, maximálny priemer bude závisieť od percenta podielu v produkte ak produkt má vyššiu koncentrácii pevných častíc, maximálny podiel pevných častíc je okolo 15% s ohľadom na vnútorný priemer hadice. Ak má produkt nízku koncentráciu pevných častíc, maximálny priemer bude okolo 25% s ohľadom na vnútorný priemer hadice. Ak čerpané pevné častice sú roztlačiteľné maximálny priemer je limitovaný iba vnútorným priemerom hadice.
